上海应达风机离心风机配套电机案例

项目概况

2024年5月15日，上海上力与上海应达风机股份有限公司开展离心风机电机配套合作，为客户的风机设备提供驱动电机。

上海应达风机股份有限公司是一家专业化风机制造企业。在离心风机的设备配套中，电机承担驱动叶轮旋转的任务，其输出能力、转速和安装接口需要与风机设计相匹配。本案例展示了上力电机面向风机制造企业的动力配套应用。

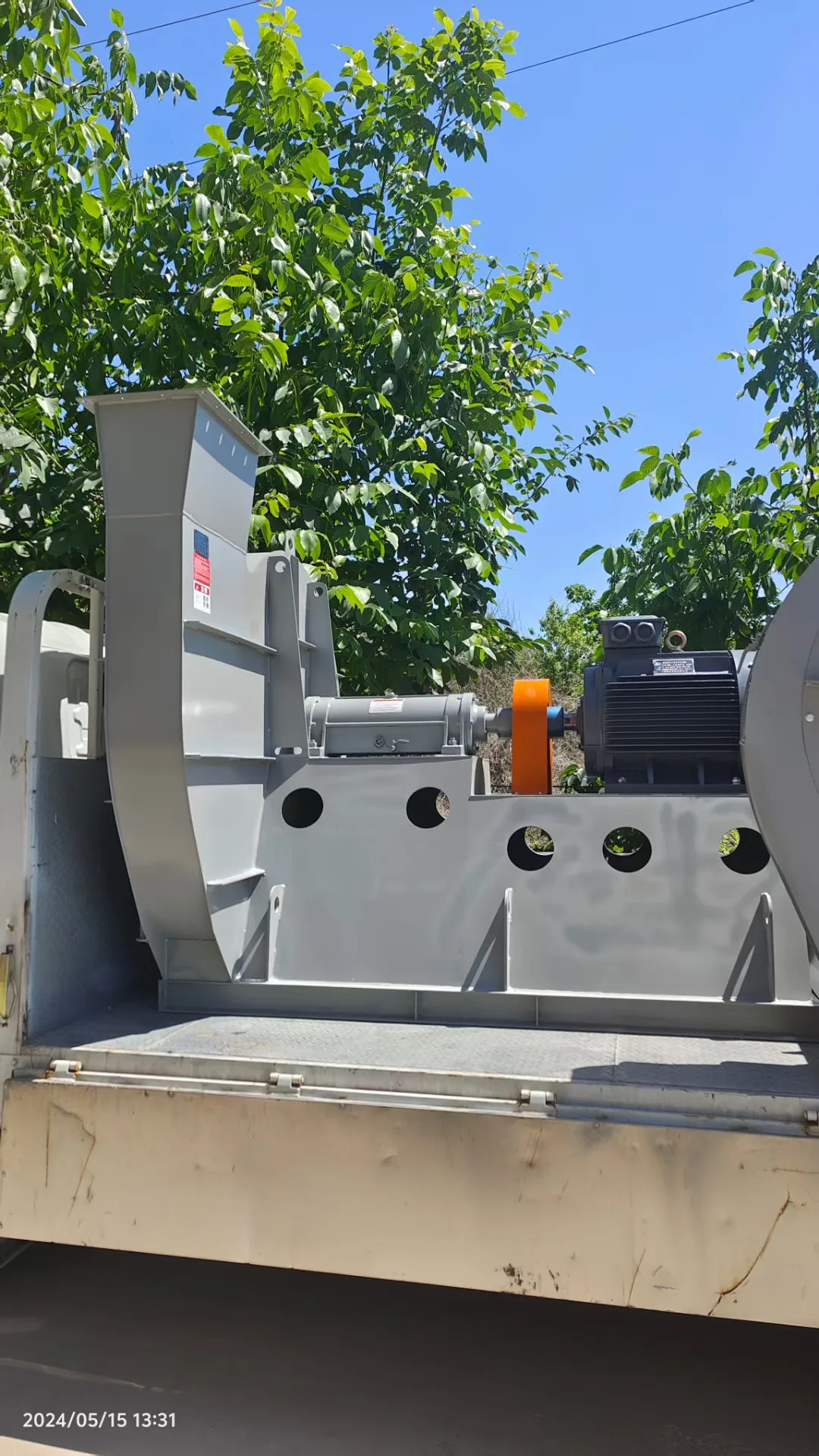

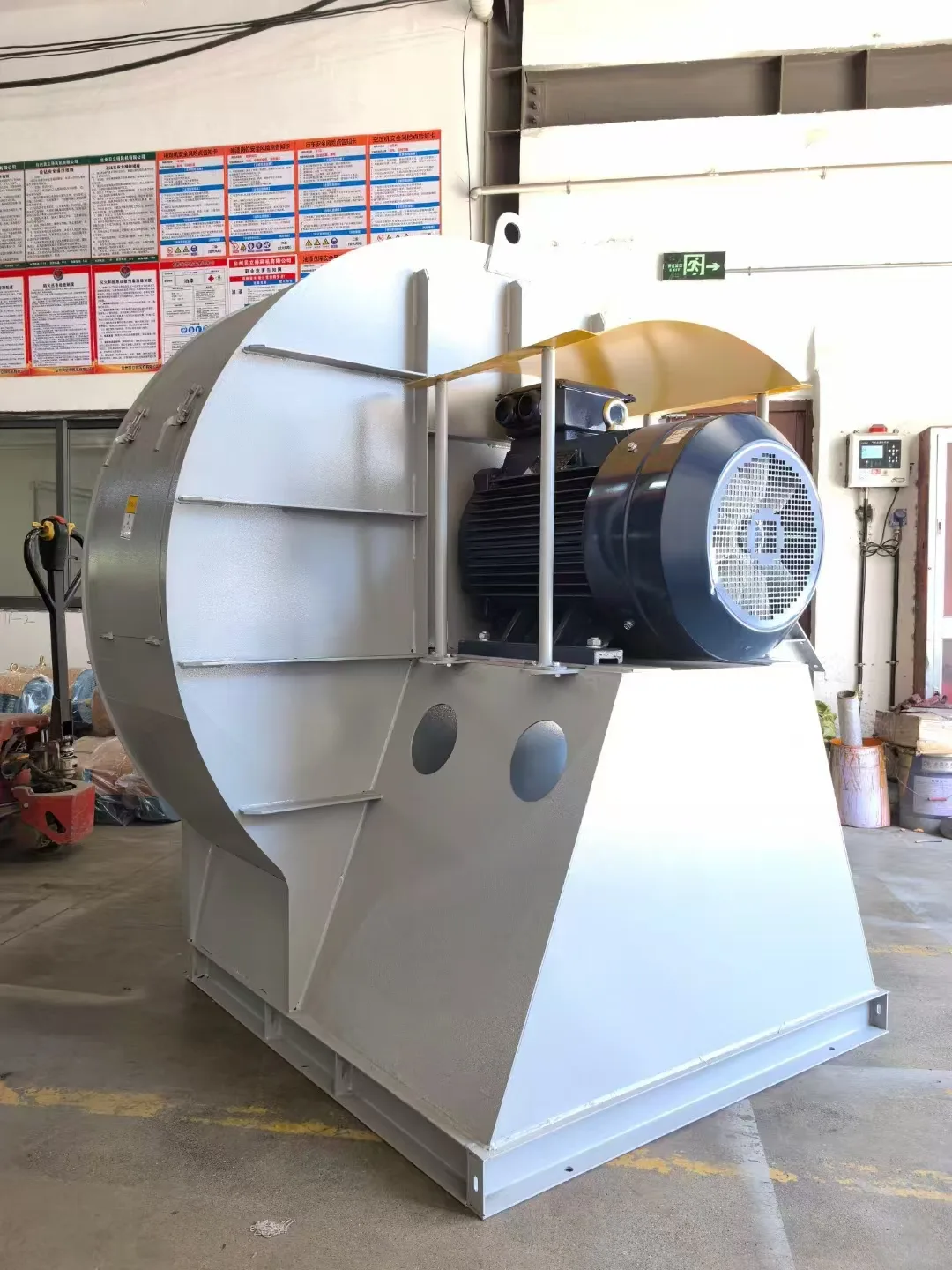

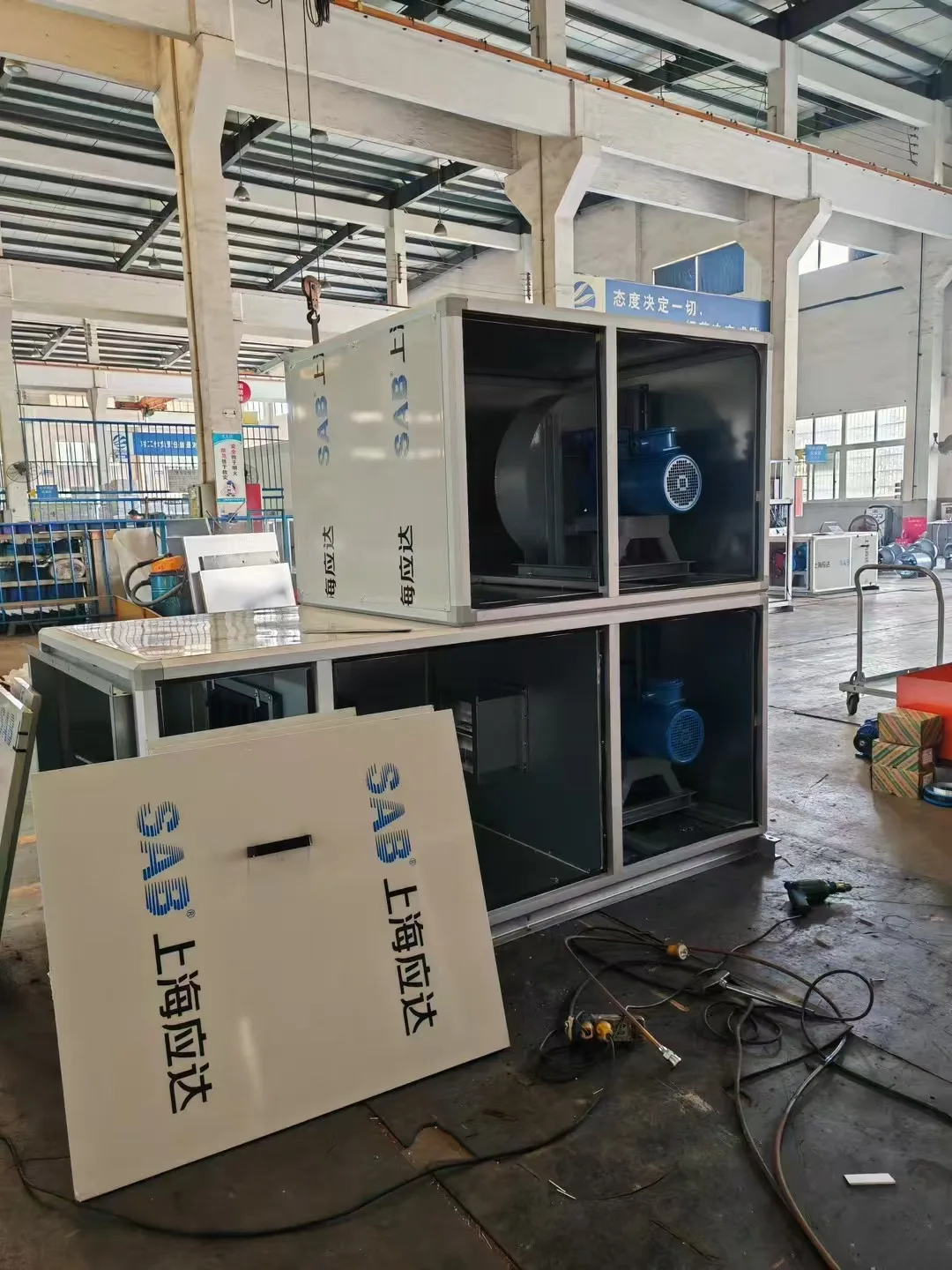

项目图片：上海应达风机离心风机设备及配套上力电机。

离心风机通过旋转叶轮向气体传递能量，为通风或工艺系统提供所需的风量和压力。电机作为风机的动力来源，需要满足风机在预定工作范围内的轴功率需求，并与传动结构及启动控制方式相协调。

对于风机制造企业，电机选型是整机设计的一部分。相同功率的电机并不一定能够直接互换，还需要核对额定转速、安装尺寸、负载特性和使用环境，才能确定合适的配套配置。

本项目中，上力为客户的离心风机设备提供配套驱动电机。电机输出的机械动力经风机所采用的传动结构传递至叶轮，支撑设备完成空气或工艺气体输送。

上力供货范围为电机部分。风机的风量、压力、介质适用性及整机性能，由风机结构、运行转速和系统工况共同决定，应以风机制造商的技术资料及整机测试结果为依据。

电机功率需要结合风机性能曲线和实际工作范围选择。除额定工作点外，还应关注其他允许运行工况下的轴功率需求，避免因系统阻力变化或运行点偏移造成电机过载。

电机转速与风机叶轮转速之间的关系取决于传动方式。采用直接连接时，应核对电机与风机的转速及连接接口；采用皮带传动时，还需结合传动比、皮带轮尺寸和轴端载荷进行匹配。

不同传动方式对应不同的安装与维护要求，不能仅根据电机外形或功率判断是否适配。

风机叶轮的转动惯量会影响启动时间及电机启动过程中的发热。配套选型应结合启动频次、加速时间和供电条件，确定电机及启动控制设备的适用配置。

电机底脚、轴伸和连接部件需与风机底座及传动结构相匹配。安装时应按整机要求完成找正、紧固及必要的传动调整。机组振动和噪声也与叶轮平衡、底座刚度及安装质量有关，不能只从电机单一部件判断。

电机额定电压、频率、接线方式和控制设备应保持一致。对于采用变频调速的风机，需要进一步核对电机的变频适用性、持续运行范围及风机允许转速。

风机电机配套需要将电气参数与整机机械设计结合起来。对于同一风机系列的不同规格，应分别确认所需功率、转速和接口，不能将单个型号的配置直接套用到全部设备。

本项目体现了上力电机在离心风机制造环节中的应用：以配套电机为动力部件，与客户的风机设计及设备集成相衔接，为整机制造提供相应的电机产品。

如需为离心风机选择电机，请提供风机轴功率、叶轮转速、传动方式、电源条件、启动方式、运行时间及安装环境。对于变频应用，还需说明所需调速范围。

替换现有电机时，可提供原电机铭牌、安装尺寸及传动连接照片。上力可据此协助核对电机规格、机械接口和电气配套要求。
