江苏绿谊静离心风机配套电机项目案例

项目概况

2024年7月，上海上力与江苏绿谊静风机设备有限公司开展离心风机电机配套合作，为客户的风机设备提供驱动电机。

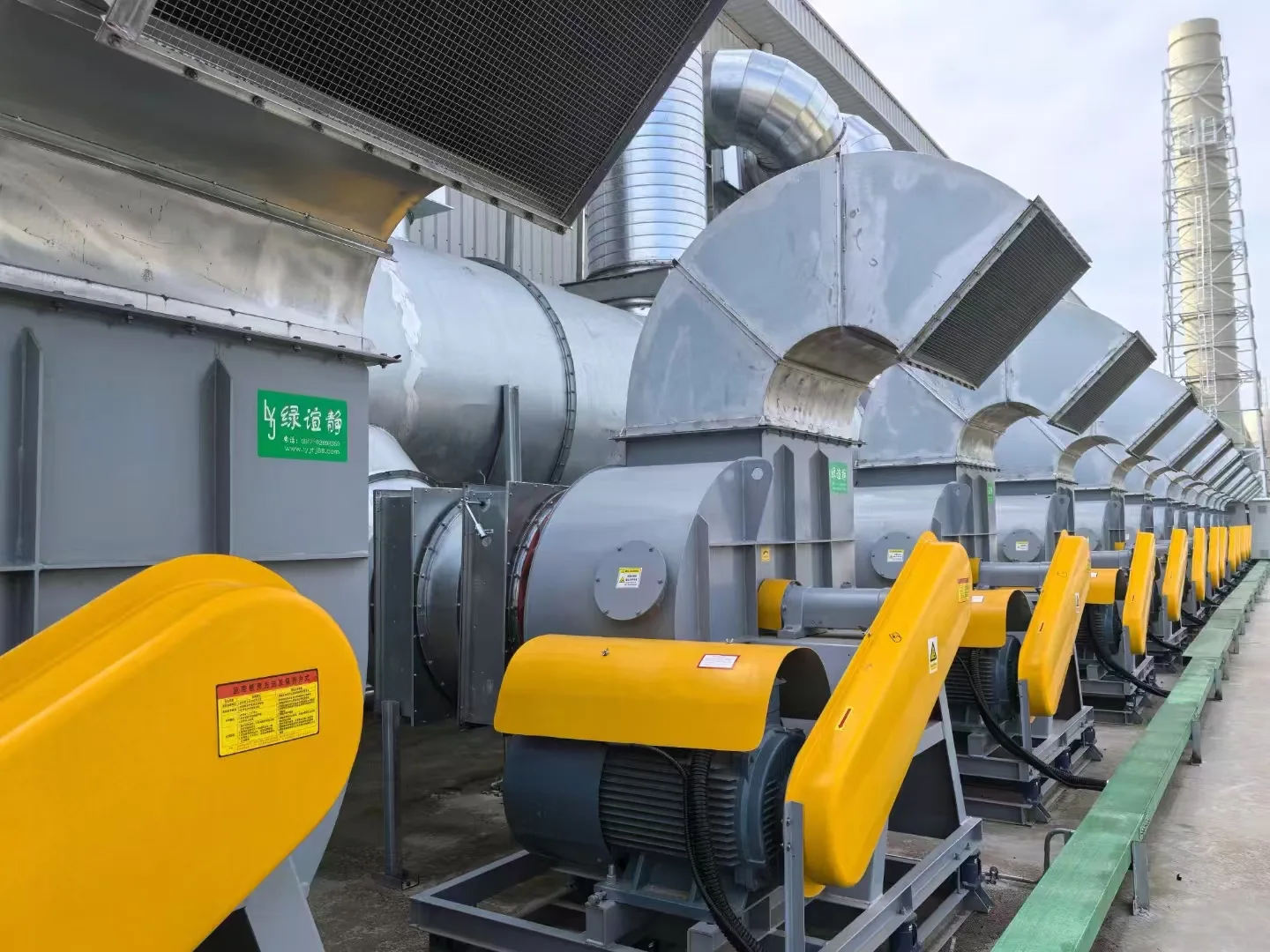

项目照片展示了多台离心风机沿厂房外侧成排布置的安装现场。电机位于风机侧面，通过带有黄色防护罩的皮带传动装置驱动风机轴，风机与现场风管连接，形成多机组并列布置的设备配置。

项目图片：江苏绿谊静风机设备有限公司离心风机项目现场，展示配套电机、传动防护罩及风管布置。

从现场照片可以看到，风机机组沿厂房外墙依次排列，各机组具有独立的电机及传动结构。电机与风机安装在相应底座上，传动部位设置黄色防护罩，便于识别旋转部件所在区域。

风机上方设有带网罩的开口，各机组与现场风管相连接。这种多机组布置方式需要统筹考虑设备安装位置、风管接口以及日常检查和维护空间。

照片用于展示设备配置与安装形式，具体气流方向、输送介质及各机组承担的系统功能，应以客户的工程设计资料为准。

上力电机在本项目中作为离心风机的动力部件，将电能转换为机械动力，再通过皮带传动装置带动风机叶轮旋转。

与电机直接连接叶轮的结构不同，皮带传动配置需要同时考虑电机转速、传动比以及风机轴的目标转速。电机功率、轴端承载能力和安装尺寸，也需要与整机传动方案相匹配。

本项目的上力供货内容为配套电机。风机本体、风管系统、传动防护和整机控制由相应设备及工程配套方统筹，整套系统的风量、压力和运行表现需结合实际设计与调试结果评价。

多台风机外观接近，并不代表其功率、转速或运行任务完全相同。电机配置应逐台对应风机技术要求，核对所需轴功率、目标转速及启动条件，避免仅凭设备外形统一选型。

皮带轮规格、传动比和张紧程度会影响动力传递及电机轴端受力。配套时需核对皮带轮安装位置和电机允许径向载荷，装配后按设备要求检查对齐与张力。

现场风机布置在厂房外侧，电机选型与安装需要考虑雨水、粉尘、环境温度和通风条件。防护配置应结合实际环境确定，并保持电机散热通道通畅。

成排布置的机组需要为接线检查、传动调整、轴承维护及部件拆装保留空间。传动防护装置应按整机要求安装，维护作业需在设备断电并采取防止意外启动措施后进行。

对于多台设备的配套项目，建议将电机铭牌、风机编号、控制回路和技术资料建立对应关系，便于安装接线、运行管理及后续备件选购。

本案例展示了上力电机在多台离心风机设备中的配套应用，以及电机、传动装置和现场风管之间的组合关系。

对于风机制造商和工程配套单位，电机选型不仅是确定输出功率，还需要将机械接口、传动载荷、安装环境和维护需求一并考虑，使电机配置与整机要求相协调。

如需为离心风机或多机组通风项目选择配套电机，请提供各风机的轴功率、目标转速、传动形式、电源条件、启动方式及安装环境。

对于批量配套，可按设备编号整理参数清单；对于旧电机更换，可提供原电机铭牌、安装尺寸及传动连接照片。上力可据此协助确认相应电机规格与配套要求。
